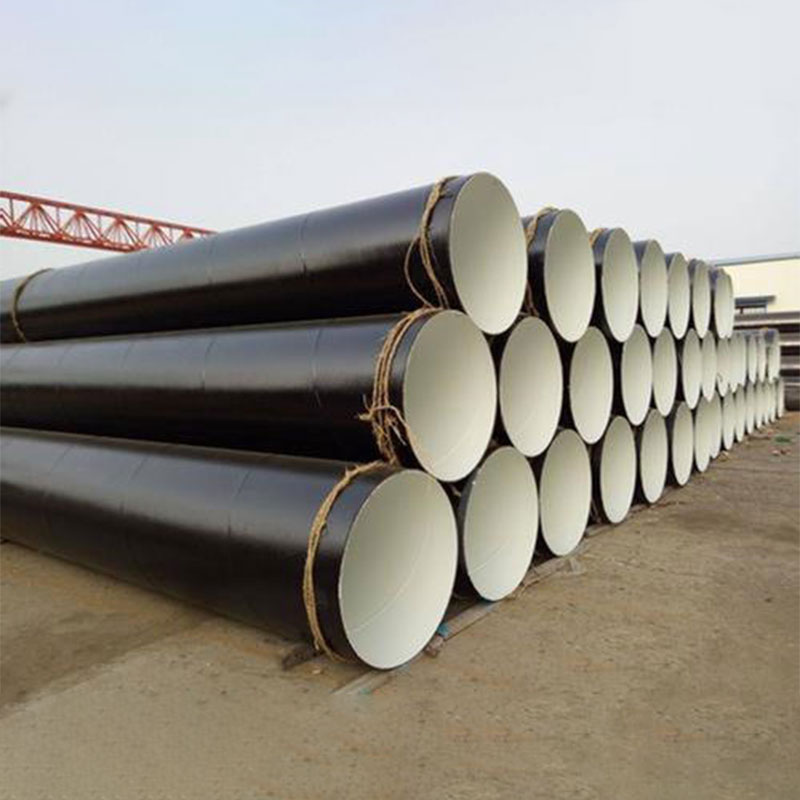

Стальная труба с антикоррозионным покрытием IPN8710
Стальная труба IPN8710 для антикоррозионной защиты представляет собой внутренне защитированную водопроводную трубу, изготовленную из прямолинейно сваренных труб, спиральных труб или бесшовных углеродистых труб в качестве основы под давлением с нанесённым на внутреннюю поверхность двухкомпонентным антикоррозионным покрытием IPN8710 с интерпенетрирующей полимерной сетью.
Описание
маркер
Определение продукта
Стальная труба IPN8710 для антикоррозионной защиты представляет собой внутренне защитированную водопроводную трубу, изготовленную из прямолинейно сваренных труб, спиральных труб или бесшовных углеродистых труб в качестве основы под давлением с нанесённым на внутреннюю поверхность двухкомпонентным антикоррозионным покрытием IPN8710 с интерпенетрирующей полимерной сетью. Полное название IPN — «Интерпенетрирующая полимерная сеть»; оно включает специальный подготовительный слой IPN8710-1 и покрытие для питьевой воды IPN8710-2. После отверждения покрытие является нетоксичным и соответствует стандартам безопасности, что позволяет использовать трубу для транспортировки питьевой воды. Данная труба относится к категории внутренне покрытых антикоррозионных стальных труб и отличается от пластиковых труб с цельным внутренним облицовыванием.
Шаровая структура (снаружи внутрь)
1. Внешний слой: основная труба из углеродистой стали (главный элемент, выдерживающий давление)
Материалы: спиральные сварные трубы из стали Q235B, бесшовные стальные трубы 20# и трубы с прямым швом; предназначены для выдержки гидравлического давления и внешних нагрузок при земляном монтаже; номинальное давление — от 1,0 до 2,5 МПа; для крупнодиаметровых городских водопроводных систем в качестве основного материала чаще всего используются спиральные стальные трубы; на внешнюю поверхность обычно наносится антикоррозийная защита из эпоксидно-угольного асфальта в составе 3 слоя масла + 2 или 3 слоя масла + 4 шарфа тканей для защиты от коррозии почвы.
2. Внутренняя основа: антикоррозионный primer IPN8710-1
● Состав: модифицированная эпоксидная смола, полиуретан, нетоксичные антикоррозионные красители; толщина сухой плёнки — 100–150 мкм (0,1–0,15 мм).
● Функция: закрепляется на внутренней поверхности стальной трубы после удаления ржавчины, значительно повышает адгезию верхнего покрытия, заполняет мелкие поры в стенке трубы и блокирует источник коррозии на нижнем слое.
3. Слой внутренней поверхности: специальная покрытая краска для питьевой воды IPN8710-2
● Состав: модифицированная эпоксидная смола с взаимопроникающей сетью, формула без токсичных веществ для пищевой промышленности; толщина сухой плёнки — 200–300 мкм (0,2–0,3 мм); внутренняя поверхность покрыта белой гладкой плёнкой.
● Функция: обеспечивает плотную и надежную водонепроницаемость и защиту от коррозии; при контакте с питьевой водой не выделяет вредных веществ; устойчив к гидролизу и размножению микроорганизмов; снижает сопротивление транспортировке воды.
Общая толщина основного покрытия внутренней стенки должна быть не менее 300 мкм; сварные швы и фиты на выходе из трубки полностью покрыты защитным слоем без обнаженных металлических участков.
Характеристики основного продукта
Показатели безопасности и гигиены
После отверждения покрытие является нетоксичным и без запаха, соответствует санитарным требованиям к материалам, контактирующим с питьевой водой; не выделяет тяжелые металлы и органические соединения. Его можно использовать для систем городской водоснабжения, вторичной водоснабжения и транспортировки очищенной воды; он отличается от обычных промышленных антикоррозионных красок.
Высокая адгезия и механические свойства
Молекулярная сеть обеспечивает взаимное проникновение; адгезия покрытия к стальной трубе не менее 5 МПа. Покрытие обладает высокой упругостью и способно выдерживать незначительные деформации трубопровода, воздействие водного потока и износ от песка и ила; мало подвержено трещинам и массовому отслоению. Результаты испытаний по методу сетчатого тестирования соответствуют максимальному уровню; устойчивость к солевому туману составляет более 500 часов без повреждений.
Устойчивость к коррозии под действием различных сред
Тolerантен к широкому диапазону значений pH от 2 до 12, а также к ионам хлора из водопроводной воды, подземным водам и слабой коррозии морской воды; обладает высокой устойчивостью к гидролизу — при длительном замачивании в холодной воде не набухает и не размывается; защищён от воздействия микроорганизмов и водорослей в трубопроводах.
Диапазон температур использования
Долгосрочная рабочая температура: от -20 °C до 80 °C; наиболее стабильна в условиях работы с холодной водой при комнатной температуре; способна временно выдерживать низкие температуры; не рекомендуется для длительного использования в трубопроводах с горячей водой при температуре выше 80 °C.
Параметры гидравлического транспортирования

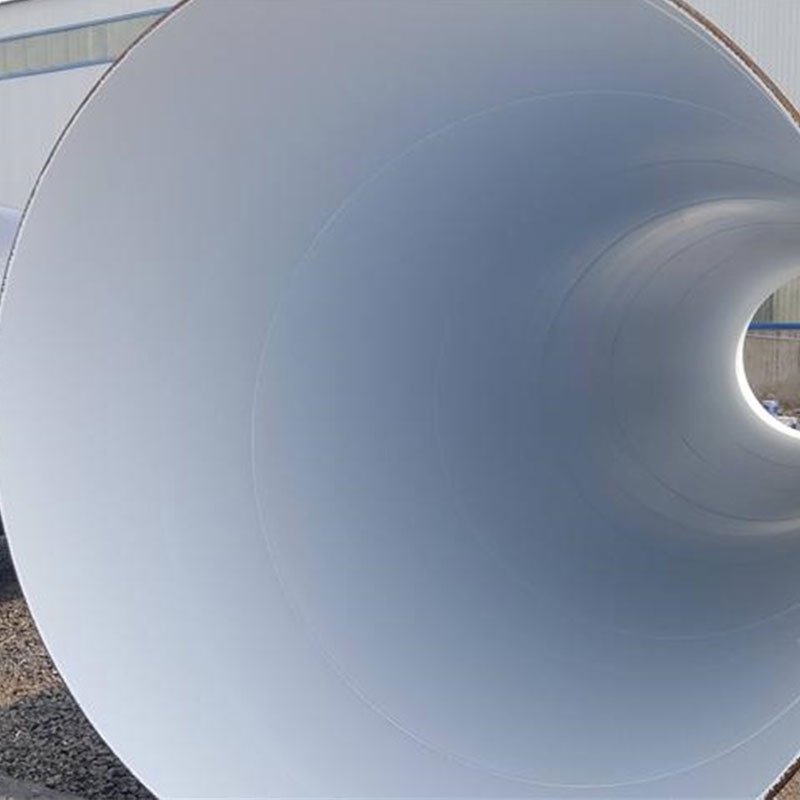

Внутренняя поверхность покрыта белым гладким слоем; степень шероховатости значительно ниже, чем у необработанной стальной трубы. Сопротивление течению на протяжении всего пути низкое, при одинаковом диаметре труба обеспечивает большую пропускную способность, а при длительном использовании не подвержена отложениям и сужению диаметра.
Показатели совместимости при строительстве
Можно применять различные методы нанесения — распыление, фарбование и ролевое покрытие; отверждение происходит нормально при температуре до -10 °C. Стальные трубы обычно соединяются сваркой; после сварки на месте выполняется дополнительное антикоррозионное покрытие внутренней поверхности. Для крупнодиаметровых муниципальных трубопроводов предпочтительным способом соединения является сварка.
Длительный срок службы
В условиях стандартной городской подземной эксплуатации защитный слой IPN8710 на внутренней стенке обеспечивает стабильную защиту более чем на 20 лет — это значительно превосходит эффективность простой антикоррозионной обработки голых стальных труб.
Основные функции и сферы применения
Основная роль
Благодаря плотному двухслойному покрытию осуществляется разделение водного пространства и карбидной стальной основы, что полностью предотвращает коррозию внутренней поверхности труб, желтоватость вытекающей воды, а также коррозию и утечки через стенки труб. При сохранении преимуществ труб по прочности на высокое давление и большому диаметру система эффективно решает проблемы загрязнения воды, удовлетворяя одновременно требованиям к прочности, антикоррозионным свойствам и санитарным стандартам.
Сферы применения
1. Масштабные муниципальные проекты водоснабжения: городские водопроводные сети, основные водоводные магистрали, модернизация систем водоснабжения в городах и сельской местности (при диаметре труб ≥ DN200 предпочтение отводится антикоррозионным спиральным трубам IPN8710);
2. Водоснабжение производственных объектов и промышленных парков: бытовое водоснабжение промышленных и горнодобывающих предприятий, циркулирующая чистая вода на территории заводов, подземные водоводные трубы на открытых участках промышленных парков;
3. Оборудование для водного хозяйства и хранения воды: резервуары для питьевой воды, антикоррозионная обработка внутренних стен резервуаров, трубы для подачи воды на насосных станциях, водоводные трубы для водозабора из водохранилищ;
4. Другие чистые жидкости: системы циркуляции воды в бассейнах, системы водоснабжения для высококачественного орошения сельскохозяйственных угодий, трубопроводы для технологических процессов при комнатной температуре в пищевой промышленности.
Ключевое различие
Стальная труба с покрытием IPN8710 против стальной трубы с пластмассовым покрытием
Фундаментальные различия в структуре
● IPN8710: антикоррозионная покрытие с тонким слоем на внутренней поверхности; общая толщина пленки составляет около 0,3 мм；
● Стальная труба с пластиковым внутренним покрытием: вся внутренняя часть выполнена из полимерной трубы из ПЭ, обработанной методом термического плавления; толщина пластикового слоя составляет 1,5–3 мм, при этом толщина самой пластиковой оболочки может быть ещё больше.
Различия в соответствии размеров инструментов
● IPN8710: труба большого диаметра DN200 и выше — отличный вариант с высоким соотношением цены и качества, основной выбор для городских магистральных трубопроводов на большие расстояния；
● Стальные трубы с пластиковой оболочкой: более подходят для малых и средних диаметров от DN15 до DN200; широко используются в качестве внутренних и входных ответвлений в зданиях.
Различия в способах подключения
● Стальные трубы IPN8710: соединение осуществляется преимущественно путем сварки；
● Стальные трубы с наполнителем: в основном используются резьбовые соединения, фиксирующие крепления с канавками и фланцевые соединения; сварка на месте применяется крайне редко.
Сравнение затрат
При одинаковом диаметре стоимость внутренних антикоррозионных стальных труб IPN8710 значительно ниже, чем у пластиково-оболоченных композитных стальных труб; при этом преимущество в стоимости строительства для проектов крупного диаметра является очевидным.
