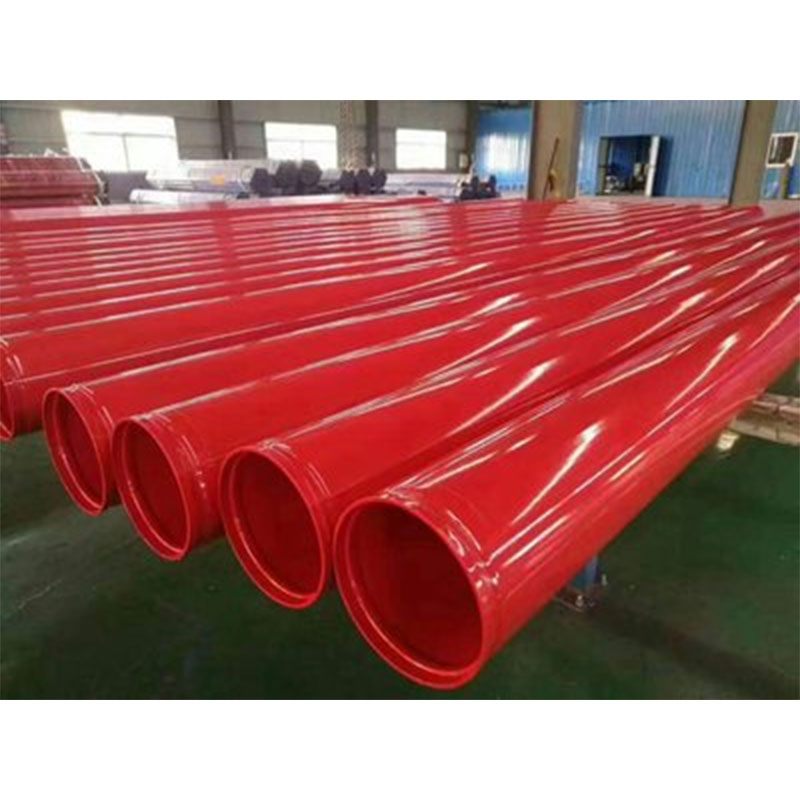

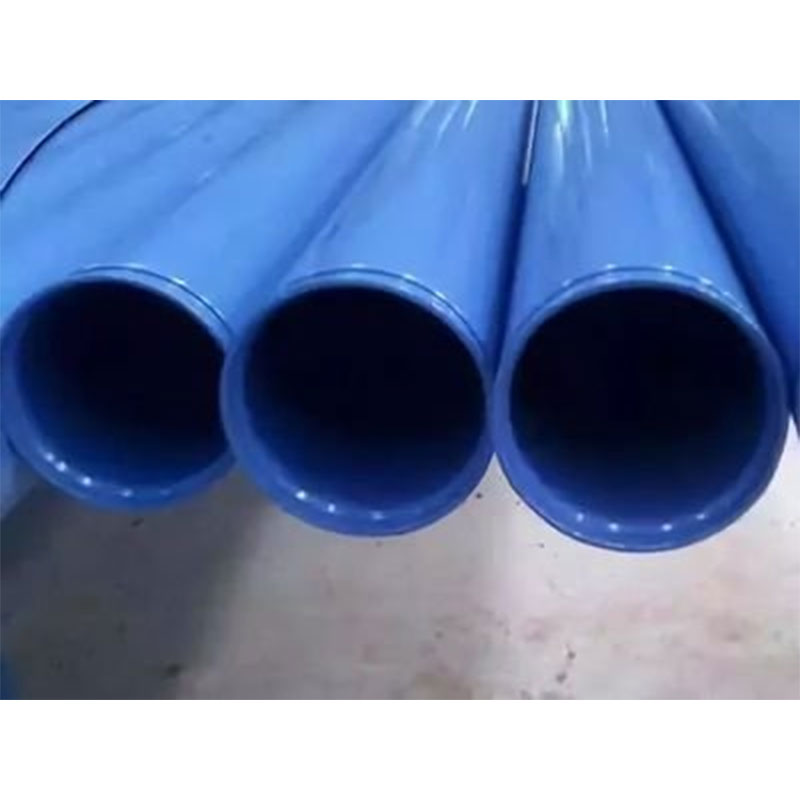

Стальная труба с покрытием (внутреннее и наружное эпоксидное покрытие)
Пластиково-покрытая стальная труба — это антикоррозионная стальная труба с термопластичным (термостойким) порошком, нанесённым как на внутреннюю, так и на внешнюю поверхность.
Описание
маркер
Определение продукта
Пластиково-покрытая стальная труба — это антикоррозионная стальная труба с термопластичным (термостойким) порошком, нанесённым как на внутреннюю, так и на внешнюю поверхность. В качестве основы используются бесшовные или соединённые по прямым швам/спиральным способом стальные трубы; после тщательной обработки стенок пескованием для удаления ржавчины применяется метод электростатического высокотемпературного распыления, при котором эпоксидный (EP) или полиэтиленовый (PE) порошок плавится и наносится на поверхность трубы, затем охлаждается и затвердевает, образуя однородный плотный антикоррозионный слой. Такая труба относится к категории покрытых стально-пластиковых композитных труб и соответствует стандартам CJ/T 120 и GB/T 28897.
Основное различие между покрытыми пластиком стальными трубами и трубами с пластиковым внутренним слоем: при покрытии пластиком образуется тонкий пылевой плёночный слой; при использовании пластикового внутреннего слоя труба представляет собой цельную предварительно изготовленную пластиковую трубу с композитным покрытием, толщина которого может значительно варьироваться.
Структура стенки трубки (снаружи внутрь)
1. Внешняя труба на основе углеродистой стали
Сварные трубы марки Q235, бесшовные трубы 20# и спиральные трубы выносят все давления и внешние нагрузки; номинальное давление составляет от 1,0 до 2,5 МПа; обладают высокой жесткостью, могут устанавливаться под землёй, устойчивы к ударным воздействиям и оседанию.
2. Покрытие внешней стенки
Используется стандартная ПЭ-эмантовка, обеспечивающая защиту стальных труб от коррозии и повреждений под воздействием солнечного излучения на открытом воздухе, кислотности почвы и грунтовых вод.
3. Функциональный покрытие внутренней поверхности
● Вода для подачи или питья: эпоксидный порошок на основе эпоксидной смолы, соответствующий санитарным стандартам, пригоден для доставки питьевой воды.；
● Пожарная защита, канализация, прокладка кабелей: порошок ПЭ (полиэтилена) — отличается высокой износостойкостью и коррозионной стойкостью, а также более низкой стоимостью.。
Типичная толщина сухой плёнки на внутренней поверхности: 0,3–0,8 мм; плёнка непрерывна без иглоподобных пор и разрывов.
Две основные категории продуктов и соответствующие сценарии использования
1. Стальные трубы с эпоксидным покрытием (внутренний слой — EP, внешний слой — EP; или внутренний слой — EP, внешний слой — PE)
● Характеристики: высокая адгезия, большая твёрдость, отличная термостойкость и устойчивость к химической коррозии; соответствует стандартам санитарных требований для питьевой воды.
● Долгосрочная стойкость к температуре: от -30 °C до 70 °C
● Применение: подача холодной и горячей воды в бытовых системах, вторичная водоснабжение, чистая водоснабжение для больниц и школ, транспортировка воды после опреснения морской воды, очистка воды для лёгкой химической промышленности
2. Стальные трубы с полимерным покрытием из полиэтилена (PE) — как внутреннее, так и внешнее покрытие
● Характеристики: высокая прочность, устойчивость к эрозии и износу от песка и ила, толерантность к кислотам и щелочам, отличное соотношение цены и качества; не рекомендуется для длительного использования при высоких температурах.
● Долгосрочная термостойкость: ≤45 °C; подходит только для холодных и комнатных сред.
● Применение: пожарные водопроводные трубопроводы, городские канализационные системы, системы сбора дождевой воды, трубы для прохода кабелей, система циркулирующей холодной воды на производственных площадках, водоснабжение для орошения.
Основные характеристики производительности
Выдающиеся свойства по предотвращению коррозии
Полностью покрытый слой изоляционного материала полностью защищает металл от коррозии внутренних стенок, образования желтоватого выделения и накипи; способен выдерживать воздействие хлоридов в водопроводной воде, коррозию почвы, а также слабокислые и слабощелочные среды.
Гигиенические характеристики (типа EP)
Эпоксидная покрытие не содержит вредных веществ и соответствует требованиям к контакту с питьевой водой; внутренняя поверхность гладкая, сопротивление потоку воды низкое, при этом слабо склонна к образованию отложений и размножению бактерий.
Механика и долговечность
Покрытие обладает высокой адгезией; труба при незначительных деформациях и под действием водного потока не склонна к трещинам или отслоению; срок службы соответствующих изделий в условиях нормальной эксплуатации превышает 20 лет.
Ограничение температуры
Покрытие PE строго запрещено к длительному использованию при высоких температурах; версия на основе эпоксидной смолы (EP) может выдерживать высокие температуры в течение короткого времени, однако длительное непрерывное применение при температуре выше 80 °C недопустимо.
Адаптация подключения
Для малого диаметра (DN15–DN100) используются соединения с резьбой или пазовыми фиксаторами; для большого диаметра чаще применяются фланцевые соединения. Сварка на месте не рекомендуется, поскольку может повредить защитный слой на поверхности; в таких случаях необходимо профессиональное ремонтирование для обеспечения антикоррозионной защиты.
Основные функции и области применения
Система пожаротушения (с наибольшим объемом потребляемых ресурсов)
Стальные трубы с полимерным покрытием PE для пожарной защиты — как для внутреннего, так и для внешнего использования; применяются в системах пожарного орошения и трубопроводах пожарных гидрантов; заменяют ржавеющие оцинкованные пожарные трубы.
Система водоснабжения в зданиях
Внутренне покрытые пластиком трубки типа EP используются для систем холодоснабжения жилых и коммерческих комплексов, а также для водопроводных сетей насосных станций.
Городские инженерные сооружения
Переход городских сточных вод и дождевых вод, переброска воды по руслу реки, подземные водопроводные и канализационные сети в промышленных зонах
Электроэнергетические коммуникации
Защитная труба для прокладки кабелей с изоляцией и антикоррозионной обработкой, предотвращающая повреждение кабелей под действием внешних нагрузок и коррозии.
Промышленная сфера
Транспортировка охлаждающей воды в электростанциях, систем водоснабжения и водоотведения на шахтах, солевых растворов и слабокоррозионных сточных вод
Простое различение: три типа труб с покрытием — покрытая пластиком, облицованная пластиком и IPN8710.
1. Стальные трубы с покрытием из порошка: тонкий слой покрытия (0,3–0,8 мм); предназначены для использования в пожарной безопасности, канализации и водоснабжении малых и средних диаметров; применяются преимущественно со швами в канавках；
2. Стальные трубы с внутренним слоем из цельной пластиковой трубки из ПЭ/ППР (толщиной не менее 1,5 мм), надёжно прикреплённые; предпочтительны для подачи холодной и горячей воды в помещениях, однако их стоимость относительно высока；
3. Антикоррозионная труба IPN8710: наносится двухкомпонентным жидким покрытием; толщина плёнки составляет всего около 0,3 мм; предназначена для использования в муниципальных водопроводных системах крупного диаметра и на длинных магистральных трубопроводах; антикоррозионное покрытие можно нанести путём сварки на месте; отличается высокой экономической эффективностью.
