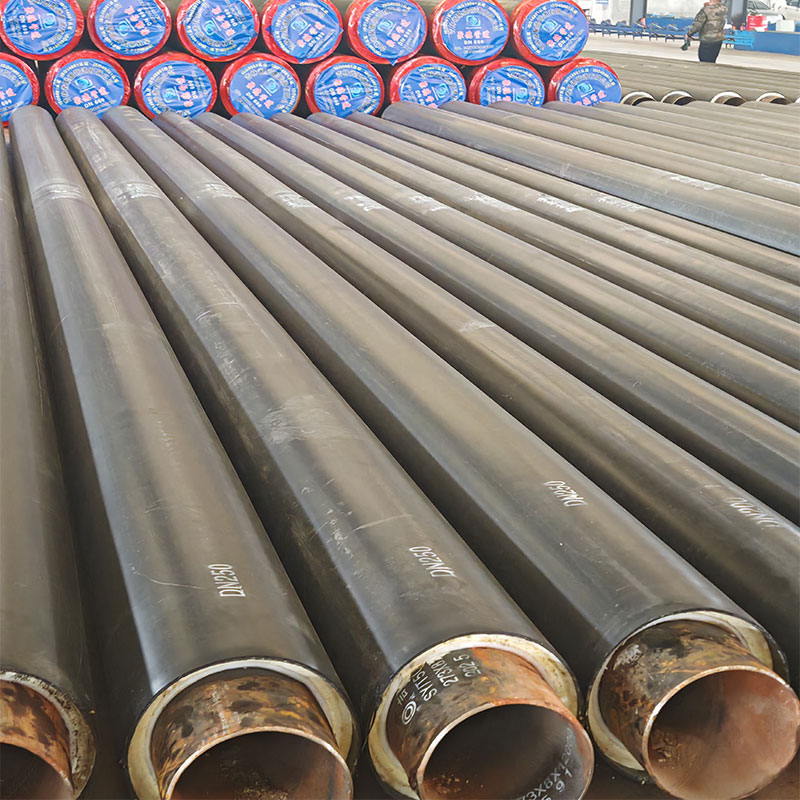

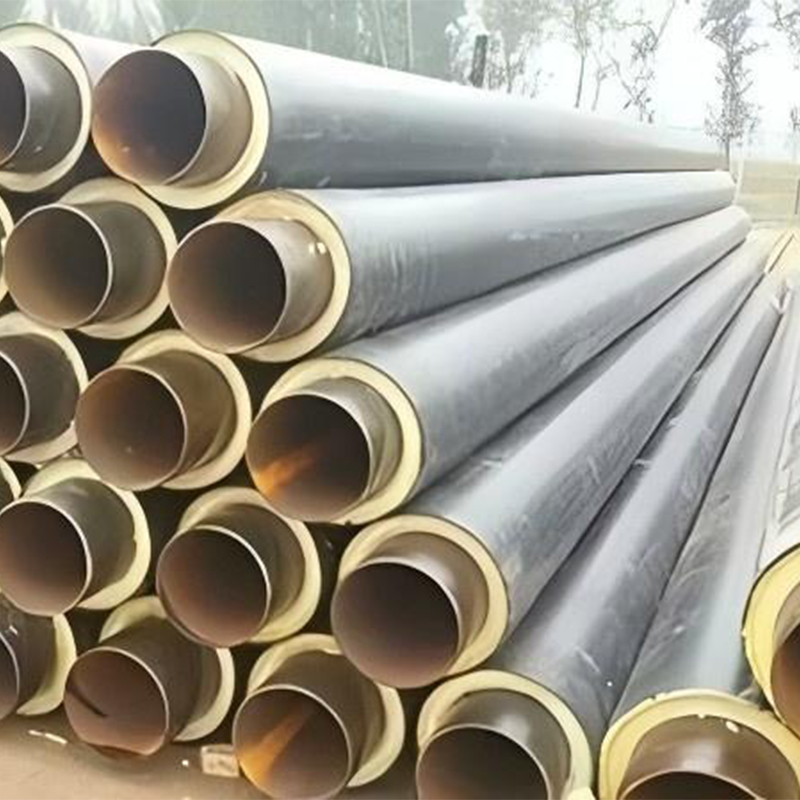

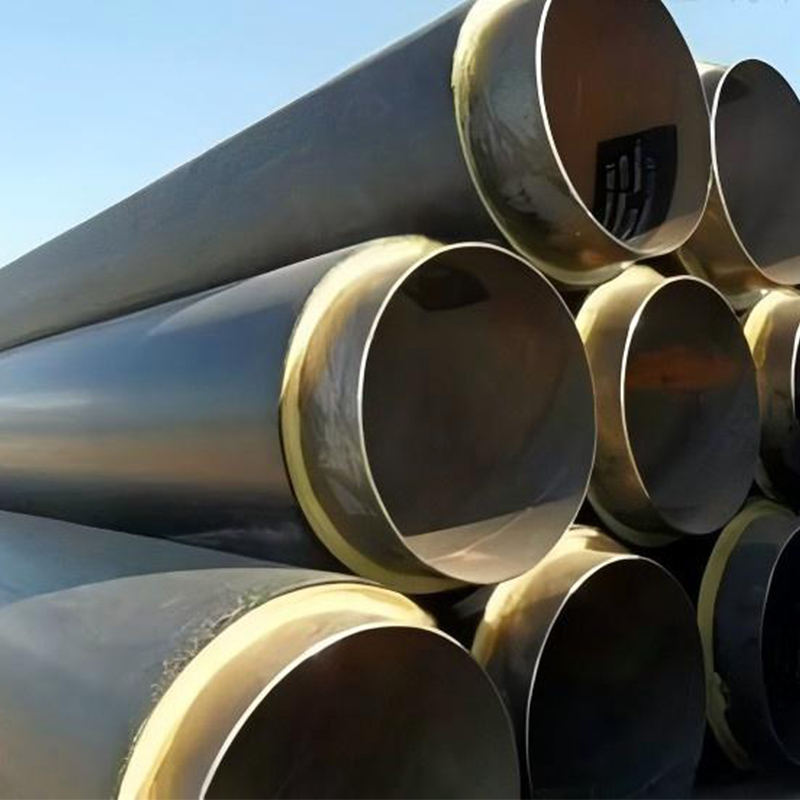

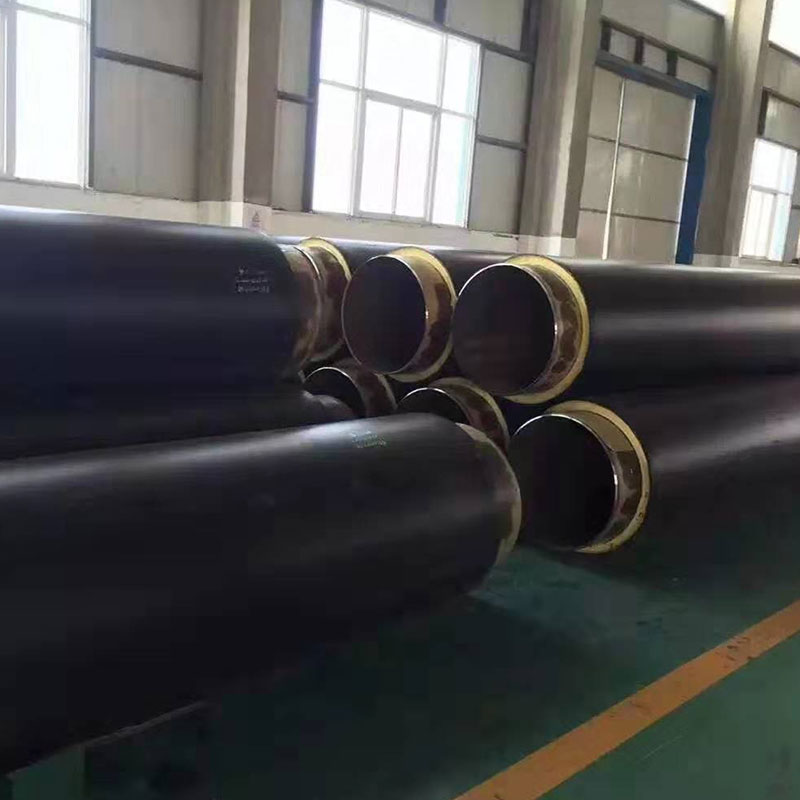

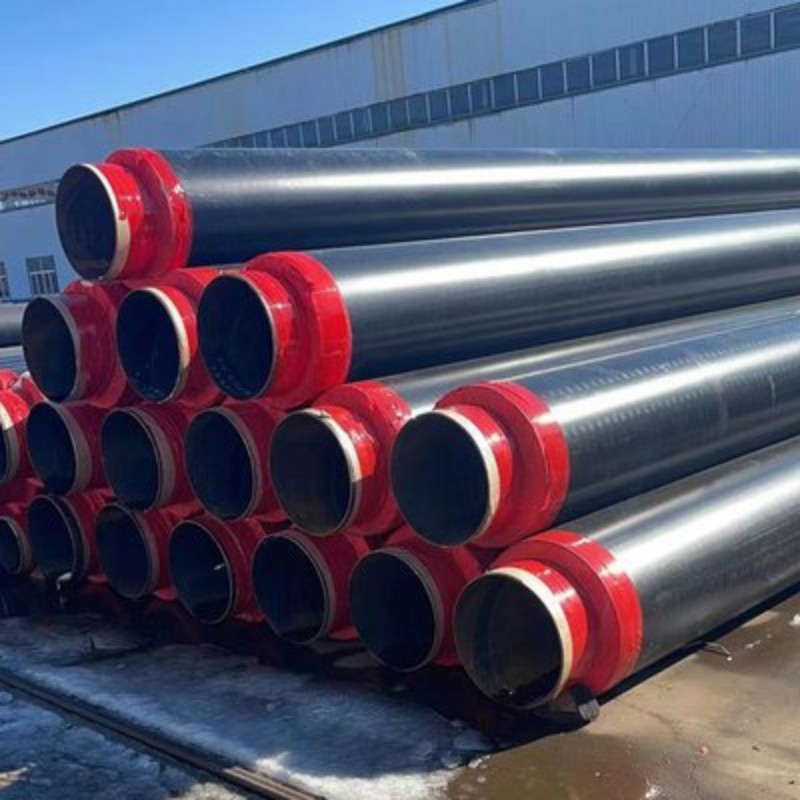

Термоизолированная труба в ППУ-изоляции для бесканальной прокладки (теплоизолированная труба для горячей воды)
Используется для централизованного городского отопления, обогрева жилых комплексов, а также для прямой подземной установки промышленных систем горячей воды и пара при высоких температурах; позволяет снизить потери тепла на пути передачи энергии и повысить эффективность отопления.
Описание
маркер
Основная роль
1. Теплоснабжающая транспортная система (основное назначение)
Используется для централизованного городского отопления, обогрева жилых комплексов, а также для прямой подземной установки промышленных систем горячей воды и пара при высоких температурах; позволяет снизить потери тепла на пути передачи энергии и повысить эффективность отопления.
2. Защита от коррозии
Защищает трубопровод от воздействия почвы, подземных вод и кислотно-щелочных агентов, обеспечивает защиту внутренних стальных труб и значительно увеличивает срок службы системы; не требует частых раскопок для технического обслуживания.
3. Водонепроницаемость и защита от влаги
Внешний слой из полиэтилена высокой плотности полностью герметичен, что предотвращает проникновение влаги в теплоизоляционный слой и исключает его поражение из-за влажности или коррозию стальных труб.

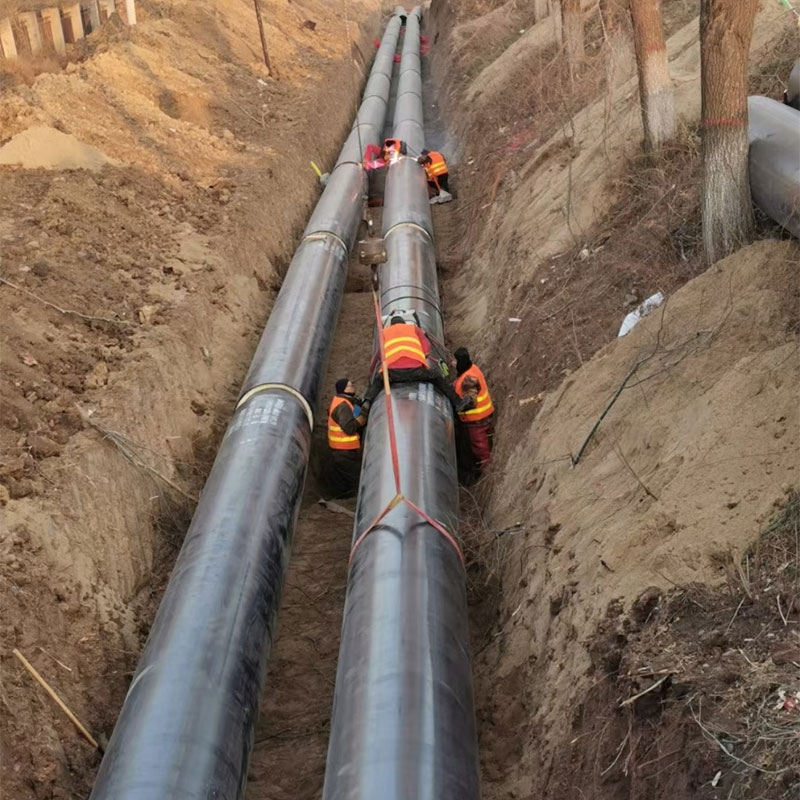

4. Прямое захоронение в канаве без использования трубопровода
Можно непосредственно встроить устройство в землю без необходимости создания канала, что снижает стоимость строительства, сокращает сроки работ и позволяет эффективно использовать подземное пространство.
5. Снизить энергопотребление
Утечка тепла минимальна, энергопотребление при отоплении с помощью котла снижается; длительная эксплуатация позволяет сэкономить на топливе и способствует охране окружающей среды и сокращению выбросов углерода.
6. Распознавание утечек с предупреждением (высокий уровень, включая сигнальные провода)
В теплоизоляционный слой встроена сигнальная проволока для оповещения; утечки в трубопроводе и проникновение воды можно отслеживать на расстоянии, что позволяет заранее выявить место повреждения.
Структура с многоуровневостью и соответствующие характеристики
Трехслойная основная структура трубопровода: рабочая стальная труба + теплоизоляционный слой из полиуретана + внешняя защитная труба из высокоденсного полиэтилена (HDPE).
1. Слой рабочей стальной трубы (для транспортировки под давлением)
● Устойчивость к давлению: бесшовные стальные трубы и спирально сваренные трубы — устойчивы к высоким температурам и давлениям, подходят для использования в системах теплоснабжения горячей водой при температуре до 130 °C; предназначены также для применения в сочетании с высокотемпературным паром при наличии стальной внешней оболочки.
● Механическая прочность: устойчивость к оседанию основания, действию транспортных нагрузок и сжатию грунта; мало подвержена деформации и трещинам.
● Коррозионная основа: внутренняя поверхность может быть покрыта антикоррозийным слоем, внешняя поверхность подвергается отжиданию; используется теплоизоляция для защиты от коррозионных сред.
2. Изоляционный слой из жёсткой полиуретановой пены (основной изоляционный слой)
● Очень низкий коэффициент теплопроводности: λ ≤ 0,033 Вт/(м·К); отличные теплоизоляционные свойства и минимальные тепловые потери.
● Водонепроницаемость с закрытыми порами: уровень закрытости пор ≥ 90 %; материал не поглощает воду, а при влажности снижение теплоизоляционных свойств минимально.
● Пластичность прилипания: плотное прилипание к стальным трубам и внешним защитным трубам без образования пустот между слоями; предотвращение проникновения подземных вод через межслойные зоны.
● Теплостойкость и стабильность: при длительном использовании температура составляет от -50 °C до 120 °C; при кратковременном воздействии — до 130 °C; материал не размягчается и не подвергается быстрому старению при высоких температурах.
● Лёгкая амортизация: снижает давление на грунтовой слой, улавливает тепловые деформационные напряжения трубопровода и предотвращает повреждения из-за вибраций.。
● Пожароустойчивость и самовымыкание: добавление пожароупреждающих веществ обеспечивает самовымыкание при контакте с огнём и предотвращает распространение пламени.
3. Внешний защитный слой из высокоплотного полиэтилена HDPE (защитная оболочка)
● Водонепроницаемость и герметичность: полностью герметичная конструкция, изолирующая почву, подземные воды и грязевую воду, обеспечивающая защиту внутреннего теплоизоляционного слоя.
● Устойчивость к химической коррозии: устойчиво к воздействию кислот, щелочей, солевых и щелочных почв, а также сточных вод; подходит для всех типов геологических пород и почв.
● Устойчивость к старению и воздействиям погодных факторов: устойчивость к ультрафиолетовому излучению, устойчивость к хрупкости при низких температурах; при длительном использовании под землёй не происходит размывания или трещинирования.
● Механическая износостойкость и устойчивость к ударам: заполнительный песок и гравий плохо повреждаются при укладке и упрямывании, а также устойчивы к царапинам от твёрдых поверхностей.
● Высокая пластичность: способна адаптироваться к незначительным осадочным деформациям почвы; обладает высокой вытягиваемостью и плохо разрушается при нагрузке.
Общие комплексные характеристики производительности
1. Термостабильность: тепловое расширение трубопровода поддаётся контролю; при использовании соответствующей технологии прокладки с компенсаторами в земле не требуется применение большого количества компенсаторов.
2. Длительный срок службы: при нормальных условиях эксплуатации при земляной установке — от 30 до 50 лет.
3. Защита от замерзания при низких температурах: сохраняется теплоизоляция в условиях холодной погоды; трубопроводы в северных регионах зимой редко закупориваются из-за замерзания.
4. Удобство монтажа: изделия производятся в заводе как готовые; на месте выполняется только сварка соединений, что обеспечивает высокую скорость строительства.
5. Экологичен и не загрязняет окружающую среду: полиуретан и полиэтилен не содержат вредных веществ и не вызывают просачивания, что предотвращает загрязнение почвы и источников воды.
6. Высокая целостность конструкции: три слоя плотно соединены без зазоров, что полностью предотвращает проникновение воды и воздуха в межслойную зону.
Сферы применения
Городская тепловая отопительная сеть, система транспортировки промышленной горячей воды на производственных площадках, система подачи горячей воды из термальных источников, подземные трубопроводы центрального кондиционирования воздуха для подачи и отвода теплоносителя, трубопроводы для передачи тепла при низких температурах в нефтяных месторождениях
