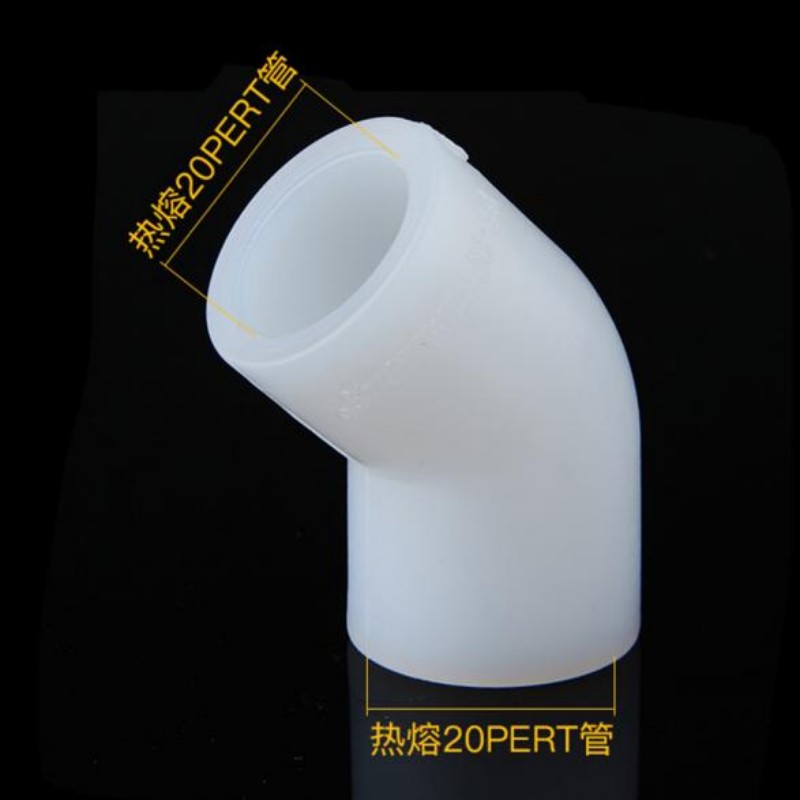

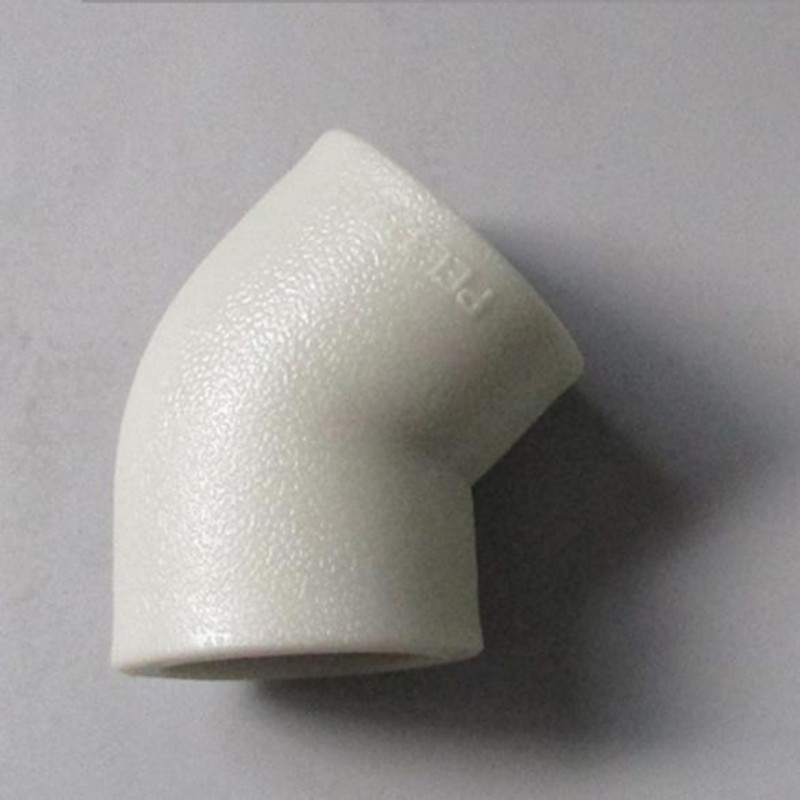

Отводы из PERT 90°, 45° и обводной изгиб
Серия изгибов PERT включает три основных типа изделий: изгибы под прямым углом 90°, изгибы с углом сворачивания 45° и мостовые изгибы для систем подогрева пола. Эти компоненты специально разработаны для перенаправления и пересечения трубопроводов в системах подогрева пола и изготовлены полностью методом литья под давлением из высокотвёрдых материалов PERT.
Описание
маркер
Описание продукта
Серия изгибов PERT включает три основных типа изделий: изгибы под прямым углом 90°, изгибы с углом сворачивания 45° и мостовые изгибы для систем подогрева пола. Эти компоненты специально разработаны для перенаправления и пересечения трубопроводов в системах подогрева пола и изготовлены полностью методом литья под давлением из высокотвёрдых материалов PERT. Диаметры составляют от DN16 до DN20, что позволяет использовать их в большинстве жилых систем радиационного подогрева при низких температурах. Изгиб 90° предназначен для прямого поворота трубопровода в углу или у стены и подходит для монтажа коллекторов по всему периметру помещения; изгиб 45° обеспечивает меньшее сопротивление потоку воды, поэтому рекомендуется в качестве основного трубопровода для систем с большим расходом воды — это снижает шум циркуляции воды и энергопотребление насосов; мостовой изгиб является специальным аксессуаром для систем подогрева пола: он проходит сверху при пересечении трубопроводов, не требуя повышения уровня пола и предотвращая его местное выпячивание, что особенно полезно для компактных квартир с ограниченным пространством.
Внутренняя поверхность фитингов выполнена с дуговым переходом без прямых углов и «мертвых зон», что препятствует накоплению и засорению от водных отложений и примесей; стабильный расход воды обеспечивается при длительной циркуляции. Соединение выполнено по стандартному системному соединению с скользящим узелом: толстый медный внутренний трубчатый элемент сочетается с термостойкой силиконовой уплотнительной прокладкой, обеспечивающей надёжное соединение даже при многократных циклах нагрева и охлаждения и не разрушается при работе в условиях низких температур. Материал PERT устойчив к коррозии цемента и повреждениям от заполнительного песка и гравия, обеспечивая высокую стабильность при подземной установке. В стандартных системах подогрева полов для жилых помещений как правило используются изгибы 90° и мостовые изгибы; в крупных квартирах основные трубопроводы распределителя и сборника оптимизированы с использованием изгибов 45° для эффективного направления потока воды.Устройство не подходит для использования в средах с температурой выше 80 °C и при транспортировке кислотных или щелочных химических жидкостей. Оно предназначено для применения в жилых помещениях, коммерческих торговых точках и системах подогрева полов в отелях; может устанавливаться как открытый — под распределительным коллектором, так и скрытый в слое цементного раствора. В сочетании с трубами системы подогрева пола образует целостную, герметичную тепловую сеть без утечек. Срок службы комплекта совпадает со сроком службы труб PERT и превышает 50 лет; последующее ремонтирование утечек и демонтаж устройства осуществляются легко и быстро без необходимости масштабного разрушения пола.
связаться с нами
Сопутствующие популярные продукты

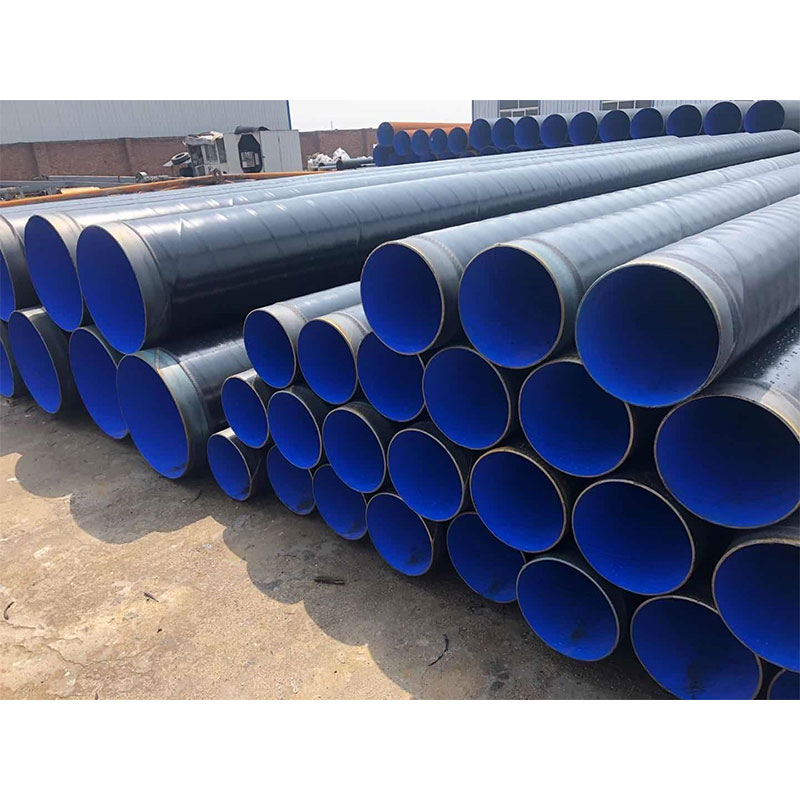

Труба с внутренним эпоксидным покрытием TPEP
Толщина покрытия внутренней поверхности: для водоснабжения обычно составляет 300–500 мкм; для химической промышленности и очистки сточных вод увеличивается до 500–800 мкм.

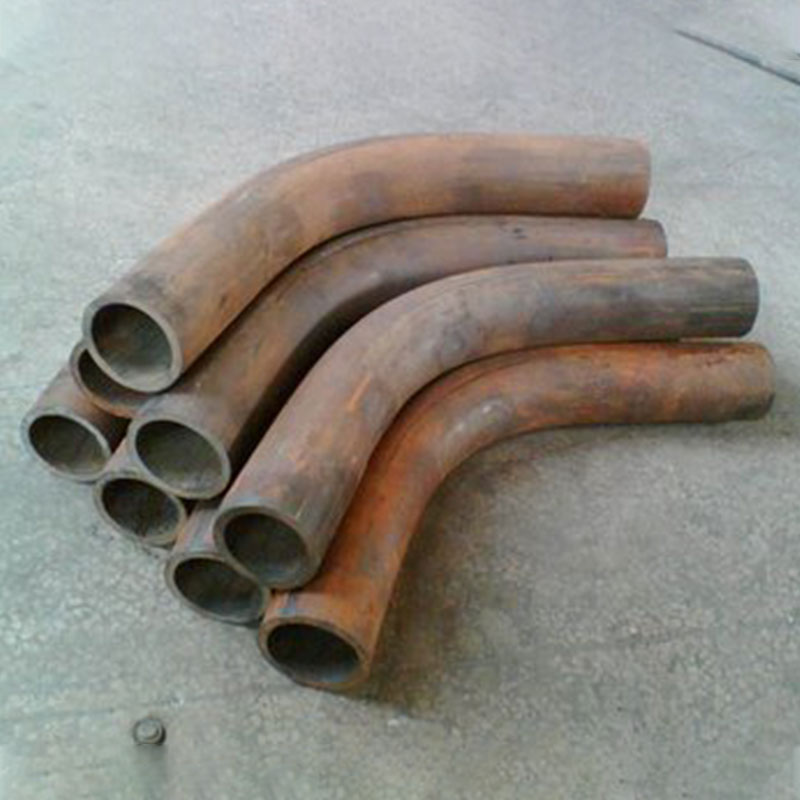

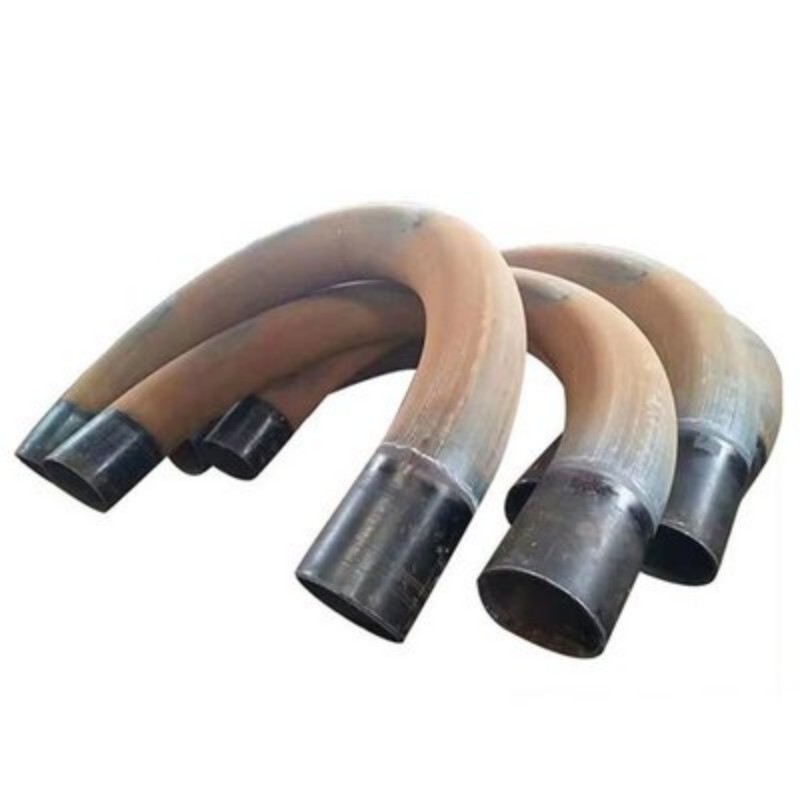

Гнутая труба из углеродистой стали
Для изготовления изогнутых труб из углеродистой стали используются материалы таких видов, как 20#, Q345B и A234 WPB; обработка осуществляется методами холодной и среднечастотной термической изгибы. Возможна подборка труб с любым радиусом изгиба, углом и длиной, включая нестандартные формы — U-образные, S-образные и длинные с плавным изгибом.
Труба с пространственной кривой
Трубы для пересечения изготовлены из углеродной стали или нержавеющей стали; отверстия в ветвных трубах точно вырезаются с помощью числового контролируемого резака для труб, что обеспечивает бесшовное соединение основной и ветвных труб, исключает необходимость использования традиционных трёхходовых фитингов и упрощает планировку трубопровода.

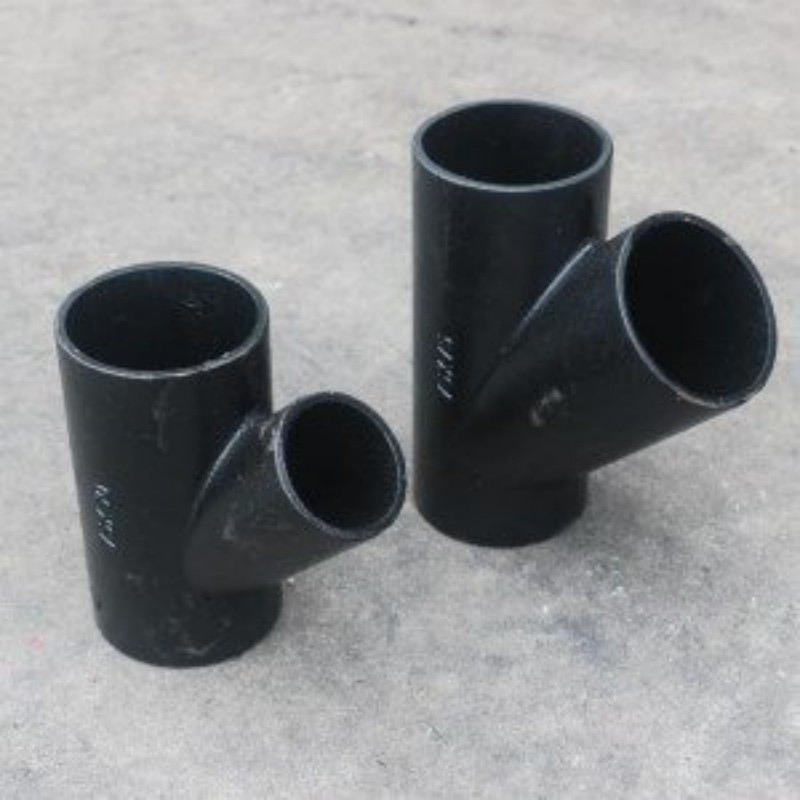

Тройник Y-образный
Триход Y-образный, также известный как наклонный триход, изготавливается из углеродной стали, нержавеющей стали или сплавной стали и производится двумя способами — безшовным термопрессованием или сваркой на катке. Он отличается равномерным распределением потока и низким сопротивлением течению.
Переход из нержавеющей стали
Трубы из нержавеющей стали с изменением диаметра изготавливаются из материалов 304, 316L и других видов нержавеющей стали; доступны концентрические и эксцентрические модели. Производятся методом термопрессования или сварки на рулоне и предназначены для соединения труб различного диаметра.
Крестовина
Четырёхходовой переход представляет собой соединительный элемент для разветвления и объединения четырёх трубопроводных направлений; доступен в вариантах с одинаковым диаметром, с изменяющимся диаметром, в форме креста и под углом. Изготавливается из углеродистой стали, нержавеющей стали или легированных стальных сплавов методами термопрессования, ковки или сварки на рулоне и соответствует стандарту трубопроводов GB/T 12459.

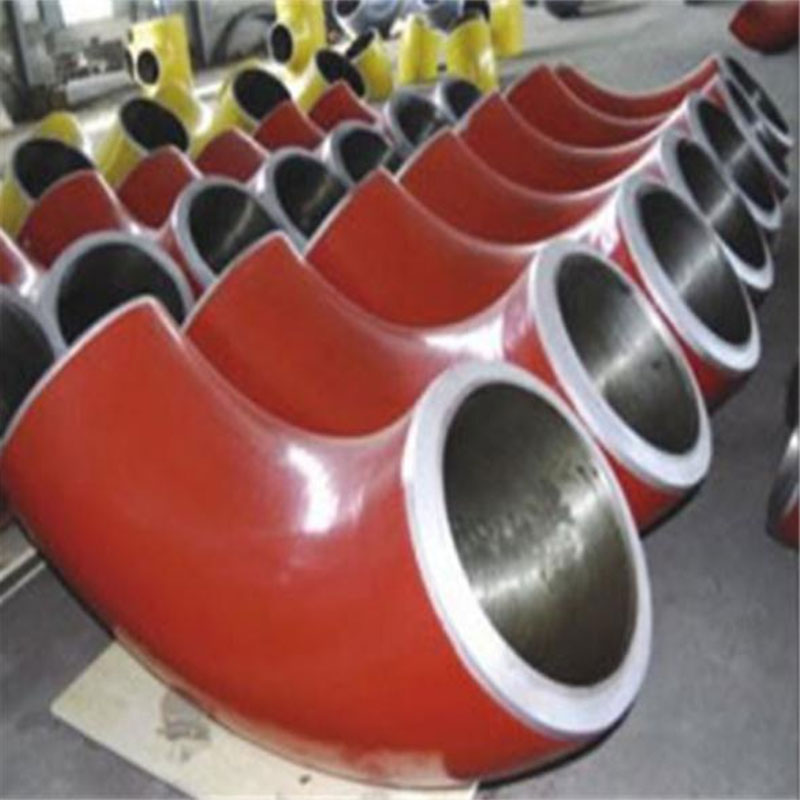

Отвод из легированной стали
Предусматривает повороты трубопроводов на углы 45°, 90° и 180°; широко используется в электростанциях, промышленных установках высокой температуры и давления, котлах, а также в основных трубопроводах для транспортировки нефти и газа; соответствует строгим условиям эксплуатации при высоких температурах и давлениях.

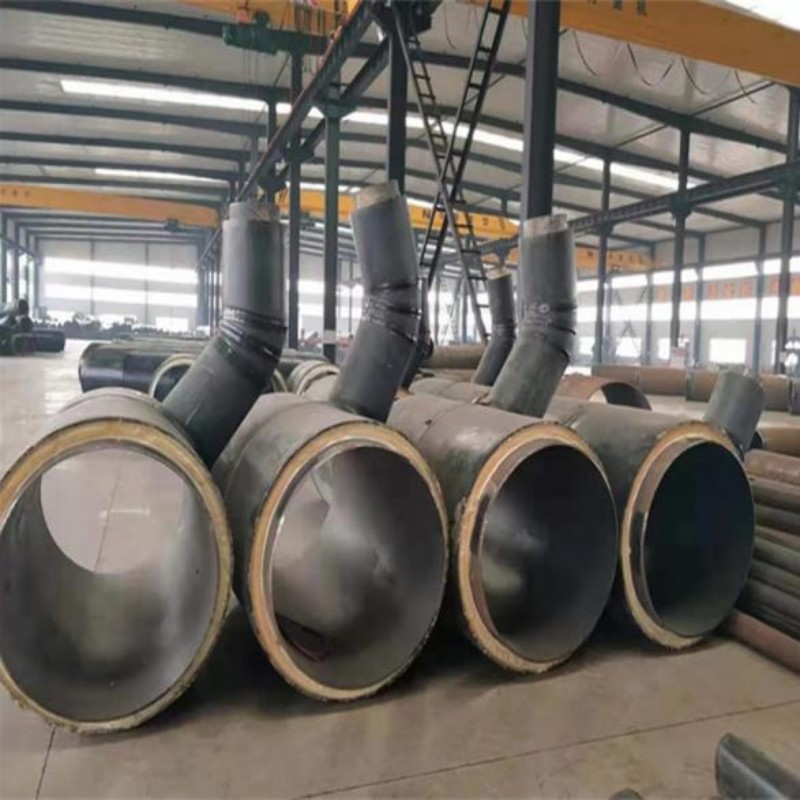

Седловой тройник
Коннектор для пересечения трёх труб — это специализированное соединительное устройство для избежания пересечения трубопроводов. Оно производится двумя способами: безшовным термопрессованием или сваркой листовых прокатов; в качестве материала в основном используются углеродная сталь марок 20# и Q345B, но также доступны по заказу нержавеющая сталь и сплавы; доступны как одноразмерные, так и нестандартные размеры.

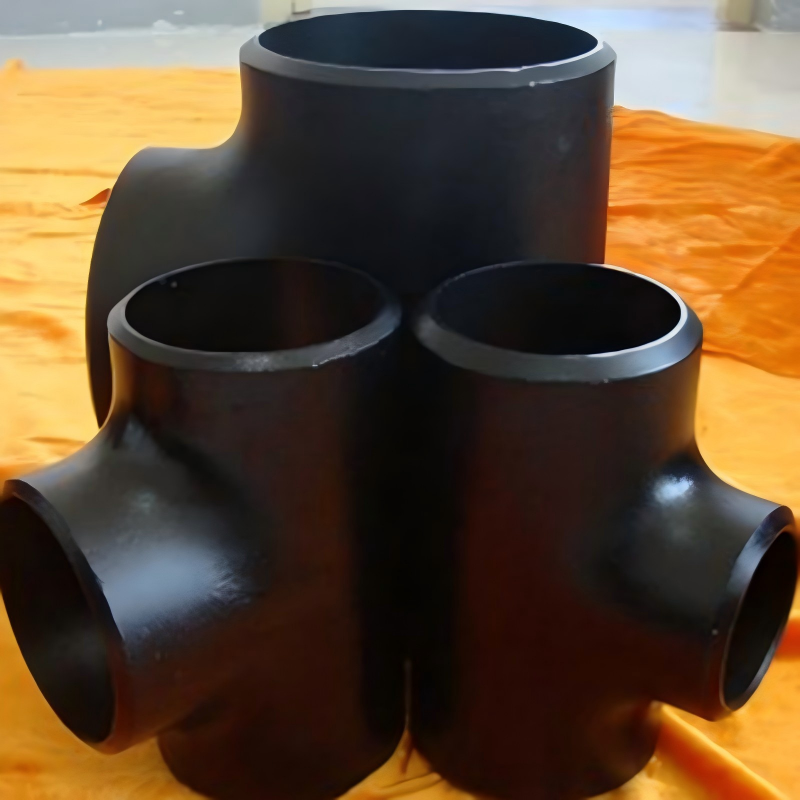

Тройник из углеродистой стали
Триходовые соединения из углеродной стали делятся на безшовные модели, изготовленные методом термопрессования, и сварочные модели, полученные методом прокатки. Используются материалы 20#, Q345B и A234 WPB; доступны версии с равным диаметром, с изменением диаметра и с наклонным переходом; диапазон размеров — от DN15 до DN3600.
Трёхслойные антикоррозионные тройники 3PE
Тройники с покрытием 3PE предназначены для ответвления и слияния потоков в трубопроводных системах. Серия включает четыре типа: равнопроходные, переходные, косые и Y-образные тройники. Равнопроходные тройники — все три патрубка имеют одинаковый диаметр. Применяются для равномерного распределения потока на магистральных линиях, преимущественно в городских газораспределительных сетях при устройстве ответвлений.

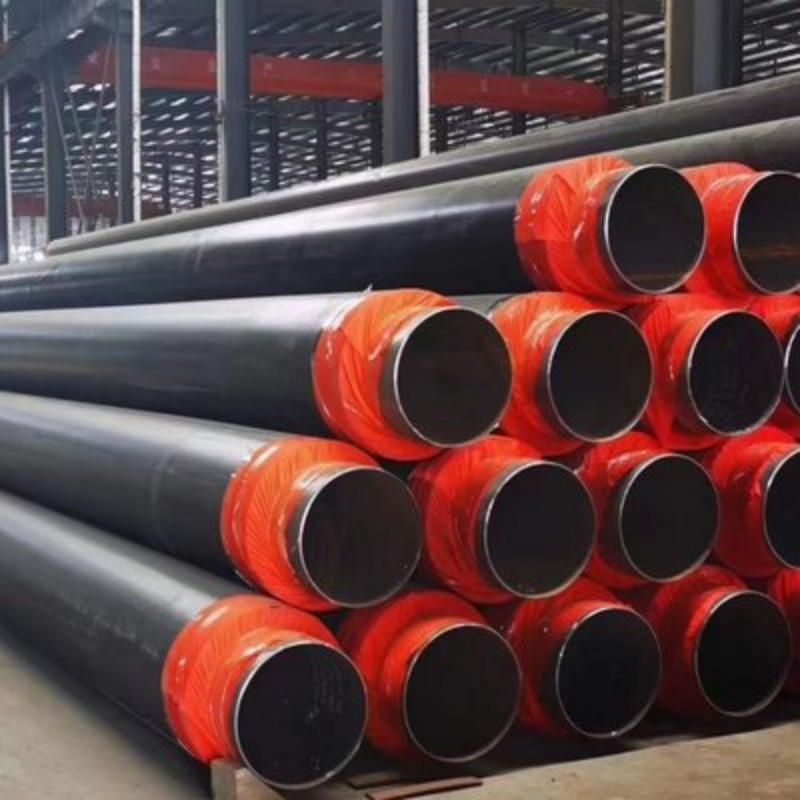

Термоизолированная труба в ППУ-изоляции для бесканальной прокладки (теплоизолированная труба для горячей воды)
Используется для централизованного городского отопления, обогрева жилых комплексов, а также для прямой подземной установки промышленных систем горячей воды и пара при высоких температурах; позволяет снизить потери тепла на пути передачи энергии и повысить эффективность отопления.
Заглушка из нержавеющей стали
Капсулы из нержавеющей стали изготовлены из материалов 304, 316L и 321; они формируются методом одновременной термопрессовки и вращательной прессовки. Основные типы — эллиптическая, дисковидная и с плоским концом; предназначены для герметизации концов трубопроводов. Вся конструкция не содержит сварных швов, переходы между поверхностями выполнены плавными, толщина стенок равномерна, а распределение нагрузки обеспечивает устойчивость к деформации.

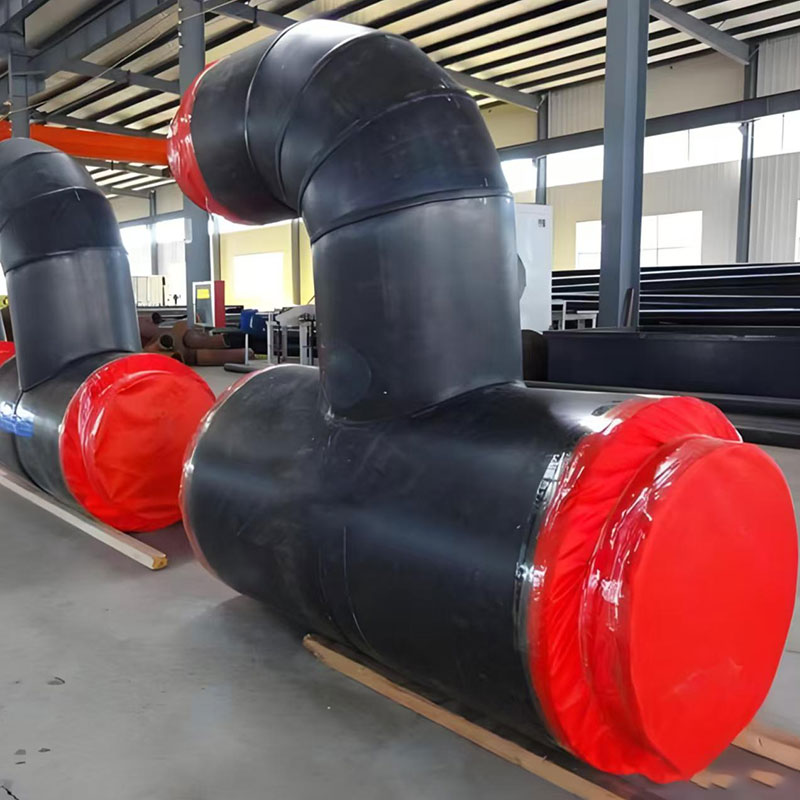

Тройник седловой с теплоизоляцией
Изоляционный переходный тройник из углеродной стали изготовлен как единое целое из внутреннего ядра, утеплительного слоя из полиуретана и внешней оболочки из полиэтилена высокой плотности. Внутреннее ядро производится методом термопрессования или сварки на рулоне и оснащено специальной поднимаемой конструкцией для пересечения трубопроводов, что позволяет эффективно решать проблемы их пересечения и исключает необходимость изготовления опоры на месте монтажа.
Фланец
Фланец является ключевым соединительным элементом в трубопроводных системах. Изготавливается из углеродной стали, нержавеющей стали и легированных сталей; доступны различные типы: листовые с плоским сварным соединением, со сварным шейником, резьбовые, с закрытыми пластинами и с свободным фитингом.

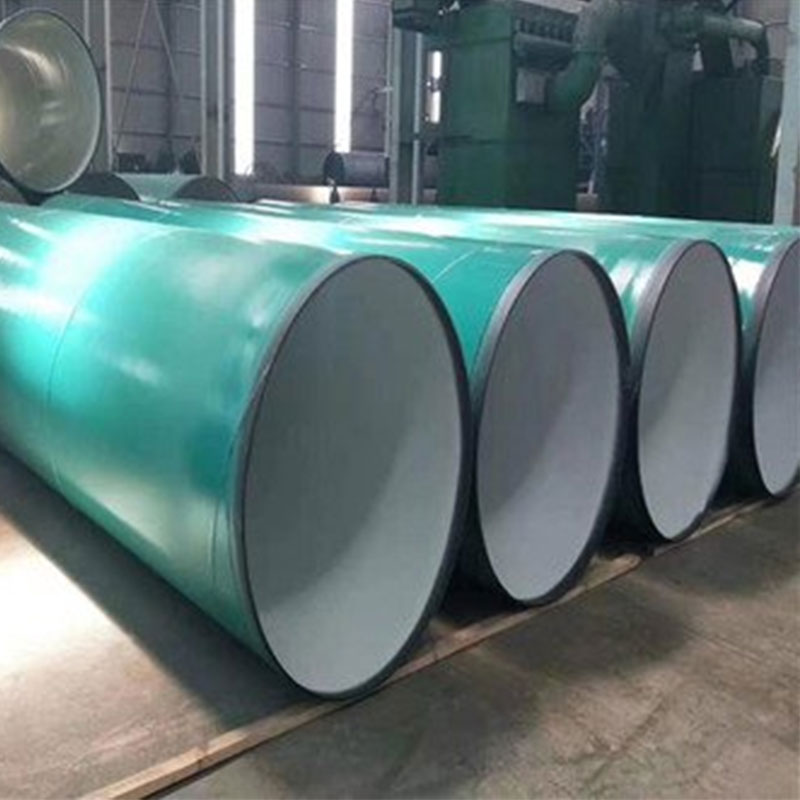

Стальная труба с антикоррозионным покрытием IPN8710
