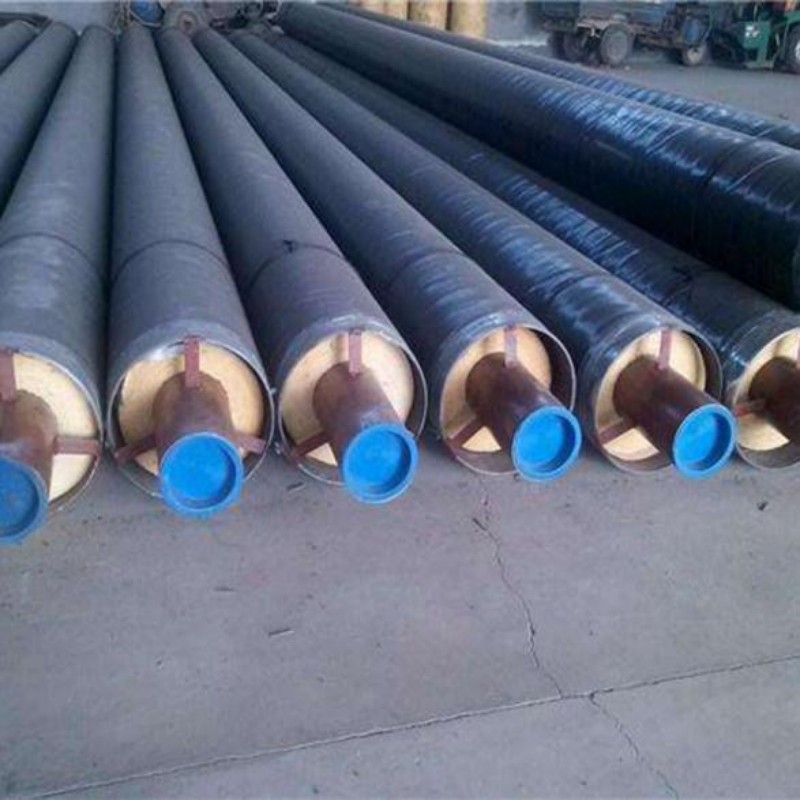

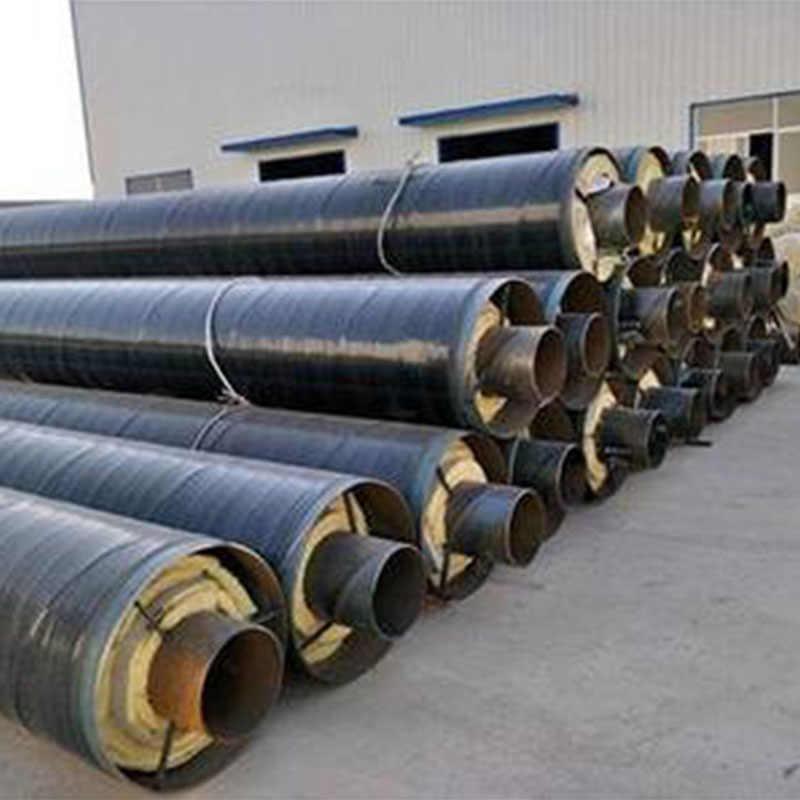

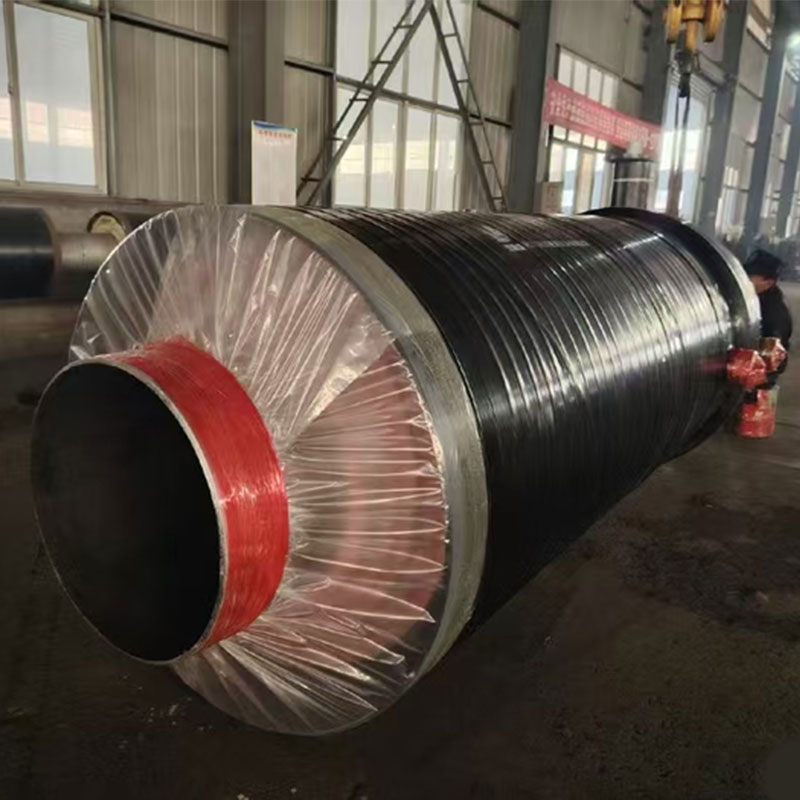

Стальная термоизолированная труба «труба в трубе» для пара (высокотемпературная труба для бесканальной прокладки)
Диапазон температур применения среды: от -50 °C до 350/450 °C; подходит для использования с высокотемпературным паром, теплопроводящим маслом и промышленной горячей водой.
Описание
маркер
Основная структура (трёхслойный композитный материал)
1. Внутренняя рабочая стальная труба: спиральная стальная труба марки 20# без шва или Q235B для транспортировки высокотемпературных сред
2. Промежуточный теплоизоляционный слой: алюминиевый силикат, стекловолокно, микропористый кальциев силикат (несовершенные органические материалы, устойчивые к высоким температурам)
3. Внешний защитный стальной трубопровод: стальная оболочка с внешним покрытием из 3PE или эпоксидного угольного асфальта для защиты от коррозии; полностью герметичная конструкция.
Основные характеристики производительности
1. Устойчивость к высоким температурам и высокому давлению
● Диапазон температур применения среды: от -50 °C до 350/450 °C; подходит для использования с высокотемпературным паром, теплопроводящим маслом и промышленной горячей водой.
● Максимальное давление достигает 2,5 МПа, что соответствует требованиям к транспортировке в городских и электростанциях сетях высокотемпературных и высокодавленных трубопроводов.
● Изоляционный слой выполнен из неорганических огнеупорных материалов, которые при высоких температурах не карбидируются и не теряют свойства; его характеристики значительно превосходят показатели полиуретановых труб для прямого захоронения.
2. Минимальные тепловые потери, энергосберегающая теплоизоляция
● Многослойная теплоизоляция с отражающим слоем из алюминиевой фольги обеспечивает низкий коэффициент теплопроводности и минимальное снижение температуры при транспортировке на большие расстояния.
● По сравнению с монтажем в канавах потери тепла снижаются более чем на 80%, что значительно уменьшает потребление угля и энергии.
3. Высокая механическая прочность на сжатие и удары
● Полностью стальной внешняя оболочка способна выдерживать давление тяжелых транспортных средств при земляном захоронении, а также давление глубокого земного покрова.
● Устойчив к сжатию камнями и повреждениям при рычаговании в процессе строительных работ; не подвержен повреждению; подходящ для прямого захоронения на дорогах, в производственных зонах и на участках с высокой нагрузкой.
4. Водонепроницаемый и герметичный материал, устойчивый к коррозии почвы.
● Стальной оболочка соединена сваркой и герметизирована, что полностью блокирует проникновение подземных вод и предотвращает попадание влаги в теплоизоляционный слой, что могло бы привести к его разрушению.
● Внешний слой выполнен из 3PE, обеспечивающего повышенную коррозионную стойкость, устойчивость к воздействию кислот, щелочей, солевых и гидротермальных веществ; подходит для использования в районах с высоким уровнем грунтовых вод, прибрежных зонах и на территории химических заводов.
● Дополнительная дренажная труба предназначена для удаления влаги из внутренней части и предотвращения пропитания теплоизоляционного слоя водой, что могло бы привести к его гниению.
5. Устойчивая по конструкции и способная к адаптации к расширению и сжатию из-за температурных колебаний
Два типа конструкций: внутреннее и внешнее скольжение：
● Внешний скользящий тип: рабочая труба может свободно расширяться и сжиматься; теплоизоляционный слой закреплен; предназначена для использования в основных линиях на большие расстояния.
● Внутренний скользящий тип: предназначен для использования в узких трубах на коротких расстояниях при небольших деформационных нагрузках.
Можно использовать компенсаторы и фиксирующие соединения для устранения деформаций трубопровода, вызванных растяжением при высоких температурах.
6. Длительный срок службы; возможность мониторинга.
● Проектный срок службы при стандартных условиях эксплуатации составляет 25–30 лет, что значительно превышает показатели для стеклопластиковых внешних теплоизоляционных труб.
● Можно предварительно установить сигнальные линии для обнаружения утечек; при протечке среды или влажности в теплоизоляции система обеспечивает немедленное оповещение, что упрощает проведение ремонтных работ.
7. Удобства при выполнении строительных работ
Профабрикованная сборка на заводе; соединение элементов осуществляется исключительно сваркой на месте; не требуется заливка бетонных канав — это позволяет сократить сроки строительства и снизить затраты на гражданское строительство.
Основная функция
1. Транспортировка сред с высокими температурами (основное применение)
Назначена специально для транспортировки насыщенного или перегретого пара при высоких температурах, теплопроводящего масла и промышленной горячей воды; используется в качестве специализированного трубопроводного материала для городских тепловых систем и паровых сетей электростанций.
2. Энергосбережение и снижение теплопотерь
Изоляционная система с теплоизоляцией удерживает тепло внутри труб, что снижает падение температуры при транспортировке на большие расстояния, уменьшает эксплуатационные затраты на отопление и способствует энергосбережению и снижению выбросов.
3. Комплексная защита внутренних трубопроводов
● Физическая защита: защищает от давления земляного слоя, ударяющих нагрузок транспортных средств и ударов при раскопках.
● Защита от водных воздействий: изоляция от подземных вод и дождевой воды
● Защита от коррозии: предотвращение воздействия кислотных и щелочных сред, а также ионов хлора; защита рабочей стальной трубы и теплоизоляционного слоя.
4. Прямое погружение в землю позволяет сэкономить площадь.
Не требуется возведение тепловых канав — трубопроводы можно прокладывать непосредственно под землю, что позволяет экономить городские подземные пространства; на дорожной поверхности отсутствуют каналы, и это не влияет на планировку дорог.
5. Безопасная и стабильная работа с снижением объема технического обслуживания
Структура герметичного стального кожуха плохо подвержена проникновению воды и повреждениям; утечки можно контролировать, а частота технического обслуживания и расходы на ремонт значительно снижаются.
Типичный сценарий применения
1. Основная паровая трубопроводная сеть городской централизованной отопления
2. Трубопроводы для транспортировки пара в тепловых электростанциях и промышленных парках
3. Теплопроводящая оливковая смесь для высокотемпературного использования на химических и нефтеперерабатывающих заводах, а также трубопроводы технологического пара
4. Тепловые инженерные проекты для районов с высоким уровнем грунтовых вод, солончаков и прибрежных зон коррозии
5. Тяжелые дороги на территории завода и прямое погребение высокотемпературных трубопроводов в крупных промышленных парках
связаться с нами
Сопутствующие популярные продукты
Трёхслойные антикоррозионные тройники 3PE
Тройники с покрытием 3PE предназначены для ответвления и слияния потоков в трубопроводных системах. Серия включает четыре типа: равнопроходные, переходные, косые и Y-образные тройники. Равнопроходные тройники — все три патрубка имеют одинаковый диаметр. Применяются для равномерного распределения потока на магистральных линиях, преимущественно в городских газораспределительных сетях при устройстве ответвлений.

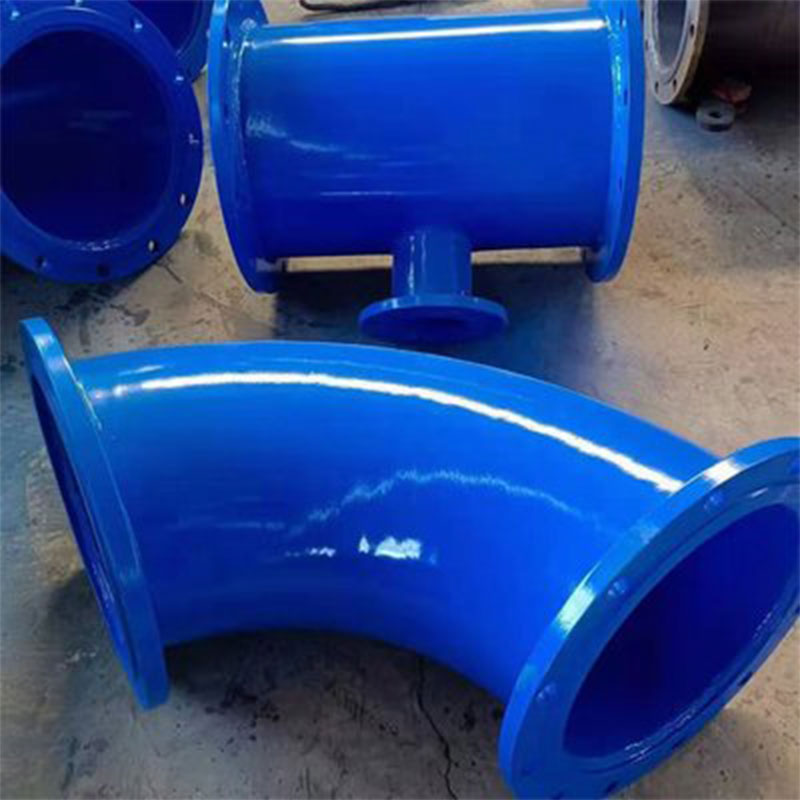

Антикоррозионные фитинги
