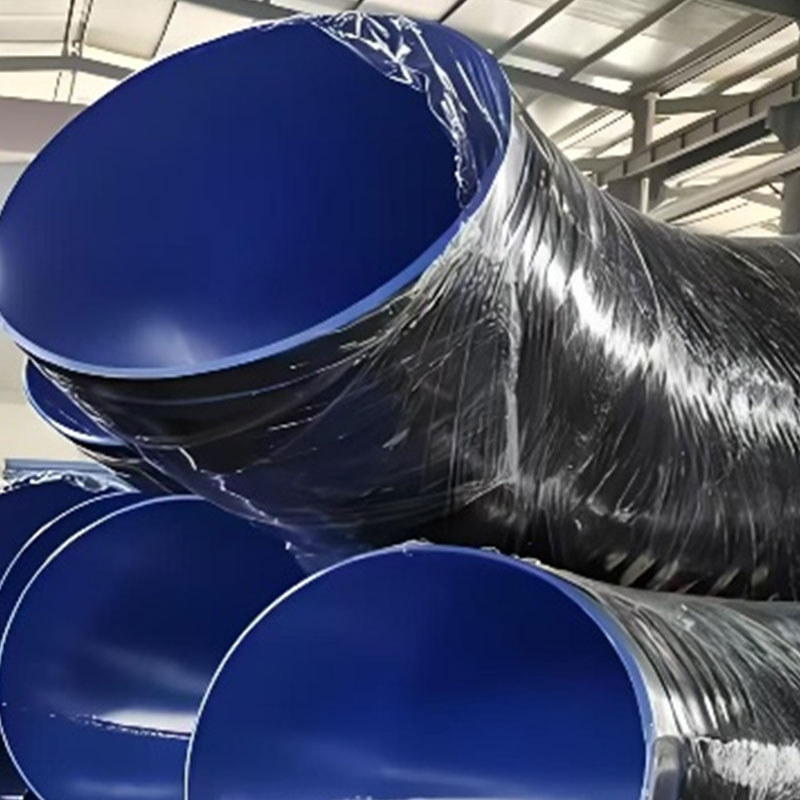

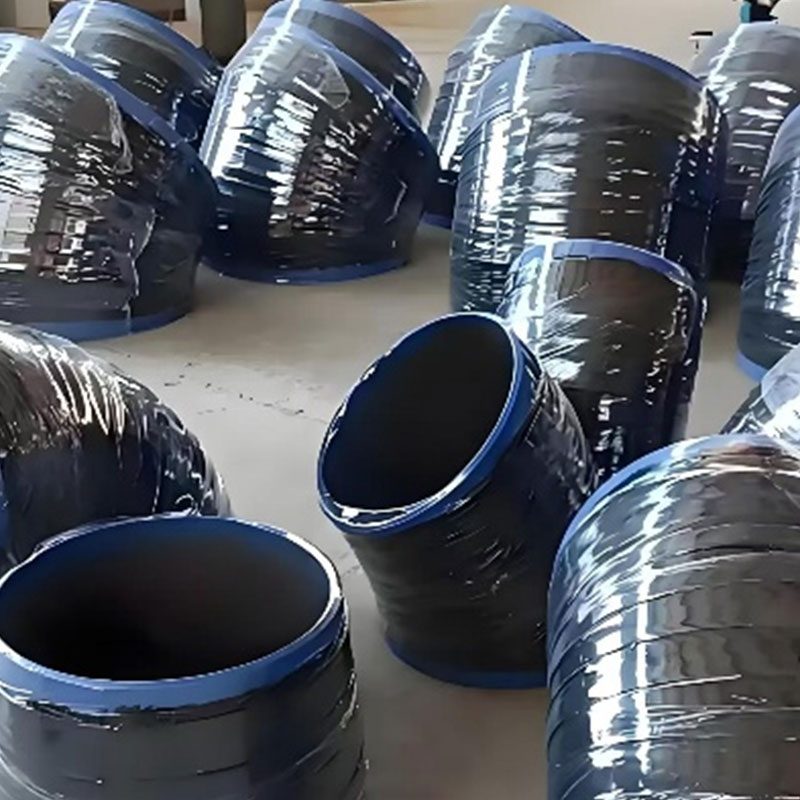

Трёхслойные антикоррозионные отводы и гнутые трубы 3PE
3PE-изолированные гнутые трубы представляют собой дугообразные трубные изделия, изготовленные из бесшовных, прямошовных или спиральношовных стальных труб методом горячей гибки с индукционным нагревом или холодной гибки. Наружная поверхность полностью покрыта трёхслойным композитным антикоррозионным покрытием на основе полиэтилена.
Описание
маркер
Описание продукта
3PE-изолированные гнутые трубы представляют собой дугообразные трубные изделия, изготовленные из бесшовных, прямошовных или спиральношовных стальных труб методом горячей гибки с индукционным нагревом или холодной гибки. Наружная поверхность полностью покрыта трёхслойным композитным антикоррозионным покрытием на основе полиэтилена. Данные изделия специально предназначены для изменения направления трубопровода в подземных сетях, позволяя обходить естественные и искусственные препятствия, пересекать дороги и водные преграды. Являются ключевым фасонным элементом магистральных нефтегазопроводов и городских инженерных сетей.
Классификация по технологии формовки
Горячегнутые трубы с индукционным нагревом (основной тип для инженерных проектов)
Нагрев стенки трубы до пластического состояния с помощью индукционного тока, равномерная гибка с постоянной скоростью. Без складок и овальности, равномерная толщина стенки, высокая несущая способность. Применяются для магистральных трубопроводов высокого давления большого диаметра и для прокладки методом наклонно-направленного бурения.
Холодногнутые трубы
Гибка без нагрева. Применяются только для малых диаметров и тонкостенных труб низкого давления. Имеют ограничения по радиусу гибки. Не рекомендуются для высоконапорных и подземных переходов.
Классификация по радиусу гиба (в соответствии с GB/T 12459–2017)
● Короткорадиусные отводы (SR): R = 1D (радиус гиба равен диаметру трубы). Резкий поворот, малая занимаемая площадь. Используются только в низконапорных системах с ограниченным пространством. Для магистральных трубопроводов практически не применяются.
● Длиннорадиусные отводы (LR): R = 1,5D. Стандартное решение для большинства трубопроводных сетей. Обеспечивают низкое гидравлическое сопротивление и минимальный абразивный износ.
● Крупнорадиусные горячегнутые трубы (специально для магистралей): R = 3D, 5D, 8D, 10D и более. Плавный изгиб, минимальные потери давления, высокая устойчивость к эрозии и кавитации. Обязательно применяются для газопроводов, сырых нефтепроводов и при прокладке методом ННБ.
Классификация по углу гиба
Стандартные углы: 45°, 60°, 90°. По индивидуальному заказу: 15°, 30°, 180° (обратный гиб).
Классификация по уровню антикоррозионной защиты
● Стандартный уровень 3PE: наружный слой ПЭ ≥ 1,8 мм. Для обычных грунтов и неглубокой прокладки городских водопроводных и дренажных сетей.
● Усиленный уровень 3PE: наружный слой ПЭ ≥ 2,5 мм. Для солончаковых и болотистых грунтов, пересечений автомобильных и железных дорог, магистральных газопроводов и сырых нефтепроводов высокого давления (основной тип для инженерных проектов).
Материал основы и структура трёхслойного покрытия (полное покрытие дугообразной поверхности)
Материал трубной основы
● Марки стали: 20#, Q235B, L245, L360, L415 (трубные стали).
● Диапазон диаметров: DN50 – DN1600.
● Толщина стенки подбирается в соответствии с расчётным давлением.
● На концах труб оставляется участок без покрытия (100–150 мм) для выполнения сварных швов при монтаже. Сварные стыки изолируются термоусадочными лентами 3PE, обеспечивая непрерывность антикоррозионной защиты всего трубопровода.
Трёхслойная структура 3PE (равномерное покрытие по дуге и сварным швам)
● Нижний слой: эпоксидный порошок (FBE) толщиной 80–120 мкм.
После дробеструйной очистки до Sa2.5 поверхность подвергается индукционному нагреву и электростатическому напылению с последующей термофиксацией. Обеспечивает химическую связь со сталью, высокую адгезию, защиту от электрохимической коррозии. Не отслаивается в зонах сварных швов и на выпуклых участках дуги.
● Промежуточный слой: сополимерный клеевой слой толщиной 170–250 мкм.
Обеспечивает надёжное сцепление между эпоксидным слоем и полиэтиленом, компенсирует разницу коэффициентов теплового расширения, исключает расслоение и катодное отслаивание.
● Наружный слой: полиэтилен высокой плотности (ПЭВП) толщиной ≥ 1,8 мм (стандартный) или ≥ 2,5 мм (усиленный).
Наносится методом планетарной обмотки, обеспечивая равномерную толщину покрытия по всей дуге, включая точки перегиба. Выполняет механическую защиту, гидроизоляцию, барьер для кислорода и устойчивость к нагрузкам от грунта.
Основные эксплуатационные характеристики
1. Антикоррозионные и изоляционные свойства (ключевое преимущество гнутых труб)
● Устойчивость к воздействию кислот, щелочей, солончаковых грунтов, подземных вод, почвенных микроорганизмов и блуждающих токов. Исключается преждевременная коррозия и сквозные повреждения в зонах сварных швов и повышенных механических напряжений.
● Полная электроизоляция, защита от блуждающих токов (метрополитен, ЛЭП). Совместимость с системами катодной защиты; отслаивание при катодной защите за 28 дней не превышает 10 мм.
● Крайне низкое водопоглощение, полная изоляция от влаги и кислорода, устранение слабых мест в антикоррозионной защите фасонных изделий.
2. Механические свойства (критически важны для зон повышенного износа)
● Высокая ударная вязкость, износостойкость, устойчивость к нагрузкам от щебня при обратной засыпке и прокладке методом ННБ. Ударная прочность ≥ 5 Дж/мм.
● Высокая эластичность покрытия: при осадке грунта, незначительных деформациях трубы и собственных напряжениях изгиба покрытие не растрескивается и не отслаивается.
● Устойчивость к сжатию и царапинам: при длительном воздействии грунта и механических воздействиях строительной техники наружный полиэтиленовый слой защищает нижележащий эпоксидный слой.
3. Температурная стойкость и долговечность
● Рабочая температура: от –40 °C до +80 °C. Подходит для транспортировки горячей воды, газа, сырой нефти и питьевой воды. При температуре среды выше +80 °C не применяется.
● Срок службы в подземных условиях (без УФ-излучения): 30–50 лет. При длительном открытом воздействии солнечного света возможно выцветание и растрескивание, поэтому требуется дополнительное укрытие.
● Полная гидроизоляция, отсутствие пор. Каждое изделие проходит контроль на отсутствие дефектов методом искрового испытания напряжением 25 кВ.
4. Гидравлические свойства (уникальное преимущество крупнорадиусных гнутых труб)
Плавная дуга большого радиуса обеспечивает минимальное завихрение потока и низкие потери давления, снижает абразивный износ внутренней стенки и энергозатраты на перекачку. Оптимальны для высокоскоростных магистральных нефтегазопроводов высокого давления.
Основное применение
Изменение направления трубопровода с учётом условий площадки
Обеспечивают повороты трассы, обход зданий, дорог, водных преград и возвышенностей, обеспечивая непрерывность прокладки сети.
Устранение слабых мест антикоррозионной защиты всего трубопровода
Неизолированные отводы с концентрацией напряжений в сварных швах и на дуге подвержены ускоренной коррозии. 3PE-покрытие унифицирует уровень защиты с прямыми участками трубы, исключая локальные коррозионные риски.
Защита от механических повреждений при прокладке и эксплуатации
Отводы и гнутые трубы наиболее уязвимы для ударов щебнем при обратной засыпке, механических нагрузок при протяжке и проходке. Толстый слой ПЭ обеспечивает амортизацию и значительно снижает процент повреждений.
Изоляция от блуждающих токов и продление срока службы сети
Вблизи линий метро и высоковольтных кабелей изолирующее покрытие предотвращает электрохимическую коррозию, сокращая затраты на последующие вскрышные ремонты.
Снижение энергозатрат на перекачку и уменьшение эрозии труб
Крупнорадиусные горячегнутые трубы уменьшают гидравлическое сопротивление и замедляют эрозионный износ внутренней стенки, увеличивая срок службы самой трубы.
Пригодность для сложных геологических условий
Солончаки, болота, горнорудные районы, высокоагрессивные грунты, а также пересечения дорог, железнодорожных путей и водных преград методом ННБ и микротоннелирования.
Полный технологический цикл производства
1. Входной контроль основного материала: проверка марки стали, толщины стенки, неразрушающий контроль.
2. Горячая гибка с индукционным нагревом и равномерным продвижением заготовки — исключение складок и овальности.
3. Чистовая обработка торцов и разделка кромок под сварку.
4. Дробеструйная очистка наружной поверхности до степени Sa2.5, профиль шероховатости 50–90 мкм.
5. Индукционный предварительный нагрев гнутой трубы до 180–230 °C.
6. Электростатическое напыление эпоксидного порошка с термоотверждением.
7. Планетарная обмотка с одновременным нанесением клеевого слоя и полиэтиленовой ленты, водяное охлаждение.
8. Зачистка торцевых участков под сварку.
9. Контроль готовой продукции: искровое испытание, прочность на отслаивание, толщина покрытия, визуальный контроль всей дугообразной поверхности.
10. Маркировка, укладка в штабеля и отгрузка.
Области применения
✔ Магистральные нефтегазопроводы: газопроводы, промысловые нефтесборные трубопроводы, продуктопроводы — крупнорадиусные горячегнутые трубы с 3PE.
✔ Городские газовые сети: подземные газопроводы среднего и низкого давления, внутриквартальные сети.
✔ Напорные водопроводные и дренажные системы: магистральные водоводы, техническая вода, напорная канализация.
✔ Низкотемпературные тепловые сети: прямой прокладка в грунте при температуре теплоносителя ≤ 80 °C.
✔ Специальные переходы: пересечения дорог, железнодорожных путей и водных преград методом ННБ и микротоннелирования.
✔ Высокоагрессивные грунты: солончаки, болота, горнорудные территории, зоны вблизи метро и высоковольтных кабелей.
Ограничения по применению
● Длительная рабочая температура транспортируемой среды > 80 °C.
● Длительное открытое хранение без защиты от УФ-излучения.
● Длительное воздействие агрессивных органических растворителей и сильных кислот/щёлочей в высоких концентрациях.
